ZQF衬氟离心泵
概述
氟塑料离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内(外)村聚全氟乙(F46)，泵盖叶轮均用金属嵌件外包氟塑料整体烧结压制成形，轴封采用先进的外装式波纹管机械密封，静环选用99 9%氧化铝陶瓷(或碳化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好，泵的进出口均采用铸钢体加固，以增强了泵的耐压性。
产品详情
产品概述
氟塑料离心泵是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内(外)村聚全氟乙(F46)，泵盖叶轮均用金属嵌件外包氟塑料整体烧结压制成形，轴封采用先进的外装式波纹管机械密封，静环选用99.9%氧化铝陶瓷(或碳化硅)，动环采用四氟填充材料，其耐腐耐磨密封性极好，泵的进出口均采用铸钢体加固，以增强了泵的耐压性。实际使用显示，该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构合理、密封性能严格可靠、拆卸检修方便、使用寿命长等众多优点。

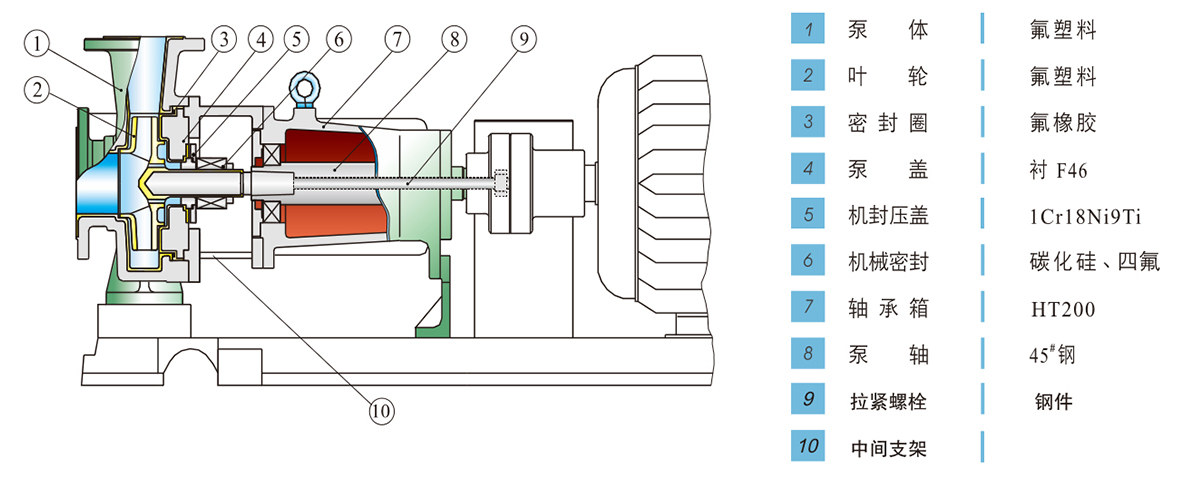

结构图
性能参数
| 规格型号 | 转速(n=2900 r/min) | 转速(n=1450 r/min) | ||||||||
| 流量 (m3/h) | 扬程 (m) | 电机功率 (Kw) | 汽蚀余量 (m) | 效率 (%) | 流量 (m3/h) | 扬程 (m) | 电机功率 (Kw) | 汽蚀余量 (m) | 效率 (%) | |
| ZQF40-25-125 |
3.6 |
23 20 15 |
1.5 | 3 | 54 | 3.15 | 5.0 | 0.55 | 3 | 45 |
| ZQF40-25-160 |
3.6 6.3 9 |
34 23 28 |
2.2 | 3 | 51 | 3.15 | 8.0 | 0.75 | 3 | 45 |
| ZQF40-25-200 |
3.6 6.3 9 |
54 50 45 |
4 | 3 | 51 | 3.15 | 12.5 | 1。1 | 3 | 45 |
| ZQF40- -25- 250 |
3.6 6.3 9 |
83 80 70 |
7.5 | 3.5 | 53 | 3.15 | 20.0 | 2.2 | 4 | 44 |
| ZQF50-32-125 |
7.5 12.5 15 |
23 20 15 |
2.2 | 3 | 51 | 6.25 | 5.0 | 0.55 | 3 | 45 |
| ZQF50- 32-160 |
7.5 12.5 15 |
34 32 28 |
4 | 3 | 46 | 6.25 | 8.0 | 0.75 | 3 | 40 |
| ZQF50- 32-200 |
7.5 12.5 15 |
54 50 45 |
7.5 | 3 | 39 | 6.25 | 12.5 | 1. 1 | 3 | 33 |
| ZQF65-50-125 |
18 25 30 |
23 20 15 |
3 | 3.5 | 62 | 12.5 | 5.0 | 0.55 | 3.5 | 55 |
| ZQF65-50-160 |
18 25 30 |
34 32 28 |
5.5 | 3.5 | 57 | 12.5 | 8.0 | 1.1 | 3.5 | 51 |
| ZQF65-40-200 |
18 25 30 |
54 50 45 |
11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
| ZQF65- -40- 250 |
19 25 30 |
82 80 75 |
18.5 | 3.5 | 50 | 12.5 | 20.0 | 3 | 3.5 | 43 |
| ZQF80-65-125 |
30 50 60 |
23 20 15 |
5.5 | 4 | 69 | 25 | 5.0 | 1。1 | 4 | 64 |
| ZQF80-65- 160 |
30 50 60 |
34 32 28 |
11 | 4 | 67 | 25 | 8.0 | 1.5 | 4 | 62 |
| ZQF80- -50-200 |
30 50 60 |
54 50 45 |
15 | 4 | 63 | 25 | 12.5 | 2.2 | 4 | 57 |
| ZQF80- -50- 250 |
30 50 60 |
83 80 75 |
30 | 4 | 66 | 25 | 20.0 | 5.5 | 4 | 51 |
| Z0F100-80-125 |
30 100 120 |
23 20 15 |
11 | 4.5 | 77 | 50 | 5.0 | 1.5 | 4.5 | 74 |
| ZQF100-80- 160 |
80 100 120 |
34 32 28 |
15 | 4.5 | 73 | 50 | 8.0 | 2.2 | 4.5 | 69 |
| ZQF100-65-200 |
80 100 120 |
54 50 45 |
30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
| ZQF100-65-250 |
80 100 120 |
83 80 70 |
55 | 4.1 5 | 73 | 50 | 20.0 | 11 | 4.5 | 70 |
| ZQF125-80-160 |
130 160 200 |
34 32 28 |
30 | 5 | 70 | 80 | 8.0 | 5.5 | 5 | 74 |
| ZQF125-100-200 |
170 200 230 |
54 50 45 |
55 | 5 | 65 | 100 | 12.5 | 11 | 5 | 71 |
| ZQF125-100-250 |
170 200 230 |
85 80 70 |
75 | 5 | 65 | 100 | 20.0 | 15 | 5 | 73 |
| ZQF125-100-280 |
170 200 230 |
105 100 90 |
90 | 4.5 | 63 | 100 | 25.0 | 18.5 | 5 | 72 |
| ZQF150-125-315 | 200 | 32 | 37 | 5 | 71 | |||||
| ZQF150-125-400 | 200 | 50 | 45/55 | 5.5 | 71 | |||||
| ZQF200-150-315 | 400 | 32 | 55/75 | 5.5 | 74 | |||||
| ZQF200- 150-400 | 400 | 50 | 90/110 | 5.5 | 74 | |||||
