产品概述

ZQC型氟塑料磁力泵是我公司原CQB-F磁力泵的升级版产品，该泵应用现代磁力学原理，利用永磁体实现无接触间接传动的一种化工流程泵。当电机带动外转子(即外磁钢 )总成旋转时，通过磁场的作用磁力线穿过隔离套带动内转子(即内磁钢)总成和叶轮同步旋转，介质完全封闭在静止的隔离套内，从而达到无泄漏抽送介质的目的，解决了机械传动泵的轴封泄漏，是全密封、无泄漏、无污染、高效节能的新型工业泵。

该系列磁力泵是化工流程中杜绝跑、冒、滴、漏现象，消除环境污染，创造“无泄漏车间”、“无泄漏工厂”实现安全、文明生产的理想用泵。

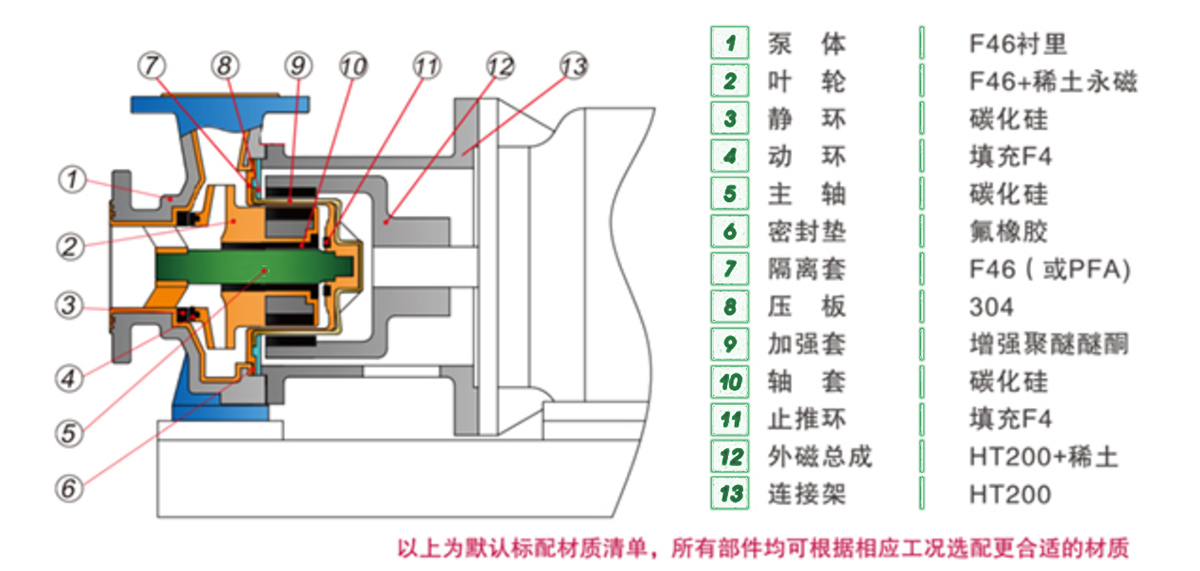

结构图

性能参数

序号	规格型号	流量	扬程	汽蚀余量	转速	口径(mm )		电机功率 (KW )	重量 (kg )
		(m³ /h )	(m )	(m )	(rpm )	进口	出口
1	ZQC16-12-50	0.3	2.5	9	2900	16	12	0.025	5
		0.6	2
		0.9	1.8
2	ZQC15-15–65	0.6	3.5	6	2900	15	15	0.18	7
		0.8	3.2
		1	3.5
3	ZQC20-15-75	1.3	7.4	6	2900	20	15	0.18	8
		1.6	7
		2	6
4	ZQC25-20-100	2.1	11	6	2900	25	20	0.37	12
		2.5	10.5
		2.9	10
5	ZQC32-20—110	3	14	6	2900	32	20	0.55	18
		5.5	13
		6	10
6	ZQC32-20-125	2	22	6	2900	32	20	1.1	30
		3.6	20
		4	17
7	ZQC32-20160	2	34	6	2900	32	20	2.2	45
		3.2	32
		4	28
8	ZQC40-40-100	3.5	12	5	2900	40	40	0.55	20
		6	11
		6.8	9
9	ZQC40-25-120	3.6	17	3.5	2900	40	25	0.75	35
		6.3	15
		7.8	13
10	ZQC40-25-125	3.6	22	3.7	2900	40	25	1.5	40
		6.3	20
		8	18.5
11	ZQC40-25-160	3.6	34	3.5	2900	40	25	3	60
		6.3	32
		8	25
12	ZQC40-25-200	4	51	4.5	2900	40	25	5.5	110
		6.3	50
		8	48
13	ZQC50-32-125 ZQC50-40—125	7.5	22	3.5	2900	50	32(40)	1.5	45
		12	20
		15	17
14	ZQC50-32-160	6	34	4	2900	50	32		70
		12.5	32
		15	25
15		7.5	53	3.5	2900	50	32	7.5	150
	ZQC50-32-200	12.5	50
		15	48
16	ZQC65-50-125	17	22	4	2900	65	50	4	100
		25	20
		28	15
17	ZQC65-50—150	15	27	4	2900	65	50	4	100
		20	25
		25	23
18	ZQC65-50—160	13	34	4	2900	65	50	4	110
		17.5	32
		20	30
19	ZQC65-50-180	8	41	4	2900	65	50	5.5	120
		10	38
		15	37
20	ZQC65-40-200	15	5853	4	2900	65	40	11	180
		25	50
		30	45
21	ZQC80-65-125	30	22	4	2900	80	65	7.5	170
		50	20
		60	15
22	ZQC80-65-160	30	34	4	2900	80	65	11	180
		50	32
		60	28
23	ZQC80-50-200	30	53	4	2900	80	50	18.5	250
		50	50
		60	45
24	ZQC80-50-250	30	85	4	2900	80	50	30	250
		50	80
		60	70
25	ZQC100-80—125	60	22	5	2900	100	80	11	220
		100	20
		120	15
26	ZQC100—80—160	60	35	5	2900	100	80	18.5	300
		100	32
		120	28
27	ZQC100-65-200	60	53	5	2900	100	65	30	360
		100	50
		120	45
28	ZQC125—100—200	120	53	5	2900	125	100	45	400
		200	50
		220	45
29	ZQC150-125-250	150	22	5	1450	150	125	22	400
		200	20
		220	17
30	ZQC150—125-315	150	35	5	1450	150	125	45	420
		200	32
		220	28
31	ZQC150-125—400	150	53	5	1450	150	125	55	450
		200	50
		220	45
32	ZQC200-150—250	300	22	5	1450	200	150	45	500
		400	20
		450	17
33	ZQC200-150-315	300	35	5.5	1450	200	150	75	600
		400	32
		450	28
34	ZQC200-150—400	300	53	5.5	1450	200	150	110	750
		400	50
		450	45
