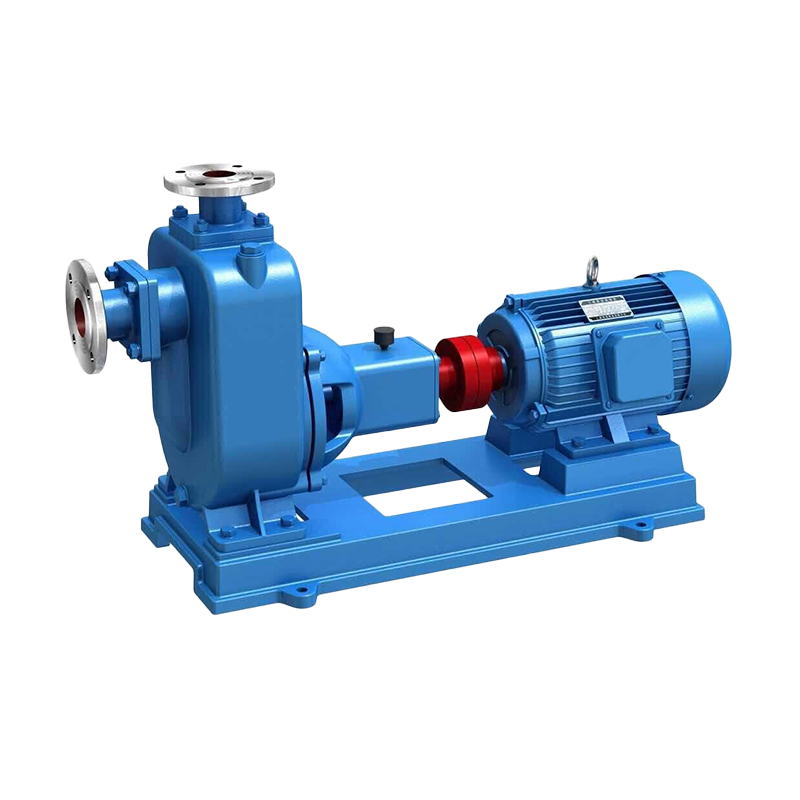

ZQZW自吸泵
概述
ZQZW系列自吸式无堵塞排污泵，主要由泵体、叶轮、密封盖、机械密封、泵轴、轴承座、进口单向阀、加液球阀(丝堵)、进出口接管等组成。
产品详情
产品概述
1、环境温度≤50°C，介质温度≤80C。特殊要求可达200C (需定做机封外冲洗水冷却)。2、介质比重不超过1240Kg/m³。
3、介质PH值铸铁材质6-9，不锈钢为2-13。
4、自吸高度不能超过规定值 (4-5米)，吸入管总长度为≤10米为宜。(水温20°C，标准大气压)5、通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。
6、介质温度较高时，自吸高度、吸入管长度需减小。

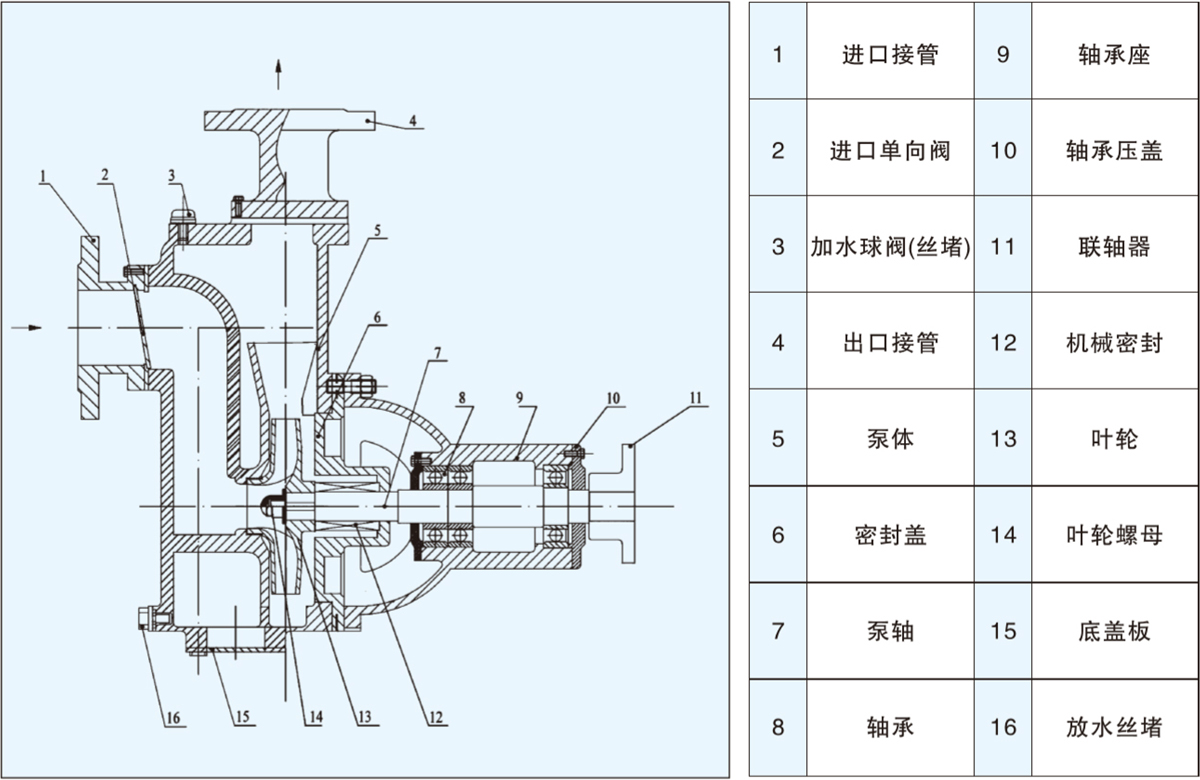

结构图
一、自吸排污泵的结构ZQZW系列自吸式无堵塞排污泵，主要由泵体、叶轮、密封盖、机械密封、泵轴、轴承座、进口单向阀、加液球阀(丝堵)、进出口接管等组成。泵体为双层结构，内体为涡室。内外体形成的空腔下部为储液室，上部为气液分离室。储液室下部有回流孔。泵的结构见图:
二、泵的工作原理
泵体内设有储液腔，泵启动后由于叶轮的旋转作用，吸入管路的空气和水充分混合，并被排到气水分离室分离。气水分离室上部的气体排出泵的出口，下部的液体通过回流孔回流到叶轮出口，再和叶轮出口的气体混合后排出到气水分离室。如此反复，吸入管路内的气体全部排尽，实现自吸。第二次工作时，泵吸入口处装有单向阀因此不需要再加储液即可启动。
性能参数
|
型号 |
进口口径(mm) |
出口口径(mm) |
流量(m*/h) |
扬程(m) |
功率(KW) |
转速(r/min) |
效率(%) |
汽蚀余量(m) |
自吸高度(m) |
压力控制范围(Mpa) |
重量(kg) |
|
ZW25-8-15 |
25 |
25 |
8 |
15 |
2.2 |
2900 |
35 |
3.5 |
4.5 |
0.1-0.18 |
75 |
|
ZW32-5-20 |
32 |
32 |
5 |
20 |
2.2 |
2900 |
35 |
3.5 |
4.5 |
0.15-0.22 |
75 |
|
ZW32-10-20 |
32 |
32 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
4.5 |
0.15-0.22 |
75 |
|
ZW32-9-30 |
32 |
32 |
9 |
30 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW40-10-20 |
40 |
32 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
5 |
0.15-0.22 |
75 |
|
ZW40-20-12 |
40 |
32 |
20 |
12 |
2.2 |
2900 |
45 |
3.5 |
5 |
0.1-0.18 |
75 |
|
ZW40-15-26 |
40 |
32 |
15 |
26 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW50-10-20 |
50 |
40 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
5 |
0.15-0.22 |
75 |
|
ZW50-20-15 |
50 |
40 |
20 |
15 |
2.2 |
2900 |
42 |
3.5 |
5 |
0.1-0.18 |
75 |
|
ZW50-15-27 |
50 |
40 |
15 |
27 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW50-20-35 |
50 |
40 |
20 |
35 |
5.5 |
2900 |
48 |
3.5 |
5 |
0.28-0.37 |
130 |
|
ZW65-30-18 |
65 |
65 |
30 |
18 |
4 |
1450 |
43 |
3.5 |
5 |
0.12-0.20 |
170 |
|
ZW65-25-30 |
65 |
65 |
25 |
30 |
5.5 |
2900 |
48 |
3.8 |
5 |
0.24-0.32 |
150 |
|
ZW65-25-40 |
65 |
65 |
25 |
40 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.32-0.42 |
170 |
|
ZW65-40-25 |
65 |
65 |
40 |
25 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.18-0.27 |
180 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
1450 |
54 |
3.8 |
5 |
0.1-0.18 |
170 |
|
ZW80-40-25 |
80 |
65 |
40 |
25 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.18-0.27 |
180 |
|
ZW80-25-40 |
80 |
65 |
25 |
40 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.32-0.42 |
180 |
|
ZW80-65-25 |
80 |
65 |
65 |
25 |
11 |
2900 |
50 |
3.8 |
5 |
0.18-0.27 |
230 |
|
ZW80-65-35 |
80 |
65 |
65 |
35 |
15 |
2900 |
57 |
3.8 |
4.5 |
0.28-0.37 |
240 |
|
ZW80-40-50 |
80 |
65 |
40 |
50 |
18.5 |
2900 |
40 |
3.8 |
5 |
0.42-0.52 |
280 |
|
ZW80-50-60 |
80 |
65 |
50 |
60 |
22 |
2900 |
42 |
3.8 |
5 |
0.53-0.61 |
300 |
|
ZW100-100-12.5 |
100 |
80 |
100 |
12.5 |
7.5 |
1450 |
62 |
4.0 |
5 |
0.1-0.15 |
270 |
|
ZW100-80-20 |
100 |
80 |
80 |
20 |
11 |
1450 |
55 |
4.0 |
5 |
0.13-0.21 |
290 |
|
ZW100-100-20 |
100 |
80 |
100 |
20 |
11 |
1450 |
55 |
4.0 |
5 |
0.13-0.21 |
290 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
2900 |
51 |
4.0 |
4.5 |
0.24-0.32 |
300 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
1450 |
45 |
4.0 |
5 |
0.24-0.32 |
500 |
|
ZW100-80-45 |
100 |
80 |
80 |
45 |
30 |
2900 |
40 |
4.0 |
4.5 |
0.38-0.46 |
420 |
|
ZW100-80-60 |
100 |
80 |
80 |
60 |
37 |
2900 |
40 |
4.0 |
5 |
0.54-0.62 |
450 |
|
ZW100-80-80 |
100 |
80 |
80 |
80 |
45 |
2900 |
45 |
4.0 |
5 |
0.74-0.81 |
540 |
|
ZW125-120-20 |
125 |
125 |
120 |
20 |
15 |
1450 |
50 |
4.5 |
5 |
0.13-0.21 |
355 |
|
ZW150-180-14 |
150 |
125 |
180 |
14 |
15 |
1450 |
59 |
5.0 |
5 |
0.08-0.16 |
355 |
|
ZW150-180-20 |
150 |
125 |
180 |
20 |
22 |
1450 |
50 |
5.0 |
5 |
0.13-0.21 |
450 |
|
ZW150-180-30 |
150 |
125 |
180 |
30 |
37 |
1450 |
55 |
5.0 |
5 |
0.24-0.32 |
620 |
|
ZW150-180-40 |
150 |
125 |
180 |
40 |
55 |
1450 |
46 |
5.0 |
5 |
0.32-0.41 |
1000 |
|
ZW150-180-50 |
150 |
125 |
180 |
50 |
75 |
1450 |
45 |
5.0 |
5 |
0.45-0.52 |
1200 |
|
ZW200-280-14 |
200 |
150 |
280 |
14 |
22 |
1450 |
55 |
5.0 |
5 |
0.08-0.16 |
600 |
|
ZW200-280-20 |
200 |
150 |
280 |
20 |
37 |
1450 |
56 |
5.0 |
5 |
0.13-0.21 |
750 |
|
ZW200-300-25 |
200 |
150 |
300 |
25 |
45 |
1450 |
57 |
5.0 |
5 |
0.18-0.27 |
780 |
|
ZW200-280-28 |
200 |
150 |
280 |
28 |
55 |
1450 |
63 |
4.8 |
5 |
0.22-0.3 |
1000 |
|
ZW250-420-20 |
250 |
200 |
420 |
20 |
55 |
1450 |
50 |
6.0 |
4.5 |
0.13-0.21 |
1150 |
|
ZW300-800-12 |
300 |
250 |
800 |
12 |
55 |
1450 |
50 |
6.0 |
4.5 |
0.10-0.15 |
1400 |
|
ZW350-1200-12 |
350 |
300 |
1200 |
12 |
110 |
1450 |
60 |
6.0 |
4 |
0.10-0.15 |
2600 |
